アルミの曲げ加工で「曲げたら割れてしまった」「狙った角度にならず戻ってしまう」という経験はないでしょうか。アルミは軟らかく加工しやすい一方、合金や調質によっては曲げ割れやスプリングバックが起こりやすい素材です。この記事では、アルミ板金の曲げ加工で割れと角度不良を防ぐためのポイントを、曲げR・圧延方向・調質の観点から精密板金加工メーカーの視点で解説します。
アルミの曲げ加工が割れやすい理由
アルミは鉄やステンレスに比べて伸び（破断までの変形量）が小さい合金が多く、曲げの外側にかかる引張に耐えきれず割れることがあります。とくに強度を高めた調質材（H材）や、曲げ半径が小さい場合に割れが発生しやすくなります。
アルミとステンレスの加工性の違いはアルミ板金とステンレスの違いでも比較しています。素材ごとの特性を踏まえた設計が、割れ防止の第一歩です。
曲げ割れを防ぐ3つのポイント
曲げ割れは、設計と加工の両面から抑えられます。とくに重要な3点を整理します。

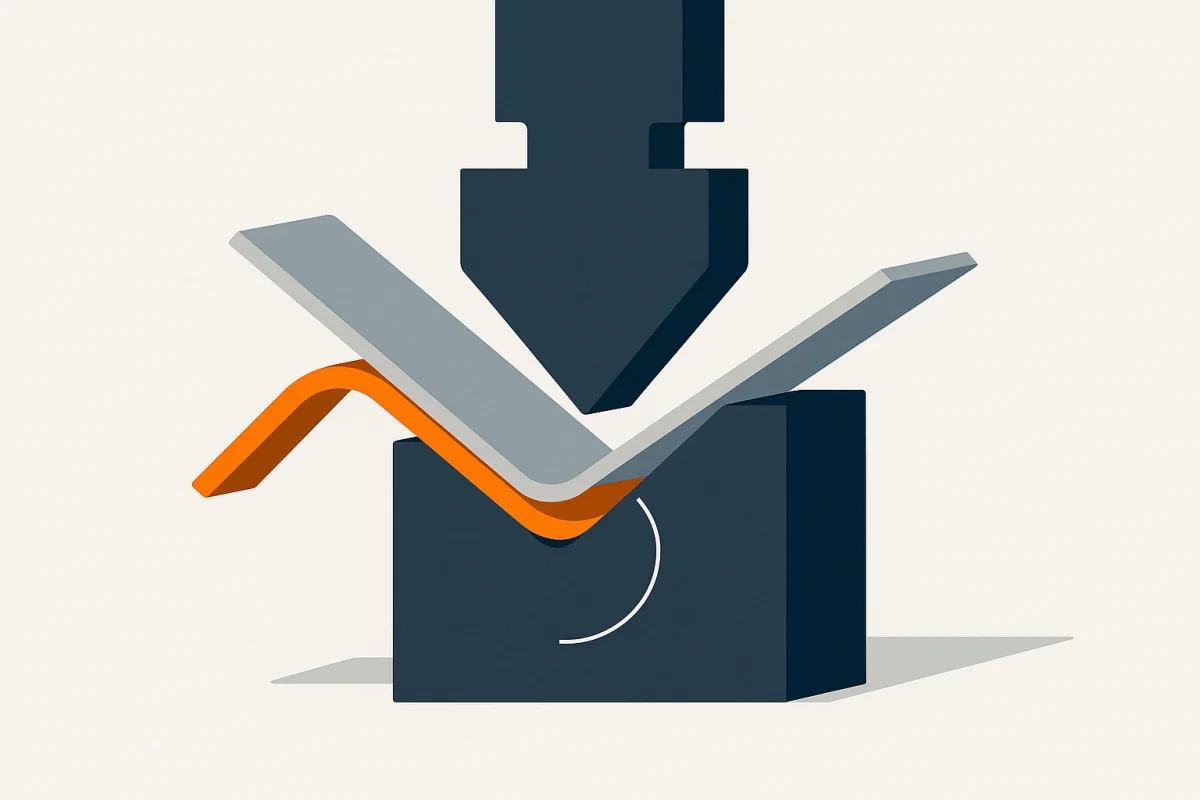

- 適切な曲げ半径（R）を確保する: 内側の曲げRはアルミではJIS等の推奨に従い、硬質材ほど大きめに取ります。Rを小さくしすぎると外側が割れやすくなります。
- 圧延方向（目）を考慮する: 板材には圧延による方向性があり、曲げ線を圧延方向に対して直角または斜めにすると割れにくくなります。圧延方向と平行な曲げは割れやすいため注意します。
- 調質（材質状態）を選ぶ: 曲げが多い部品では、軟らかいO材や加工性の高い合金を選ぶと割れリスクを下げられます。
合金や調質の選び方はアルミ材質の選び方もあわせてご覧ください。
スプリングバックとその対策

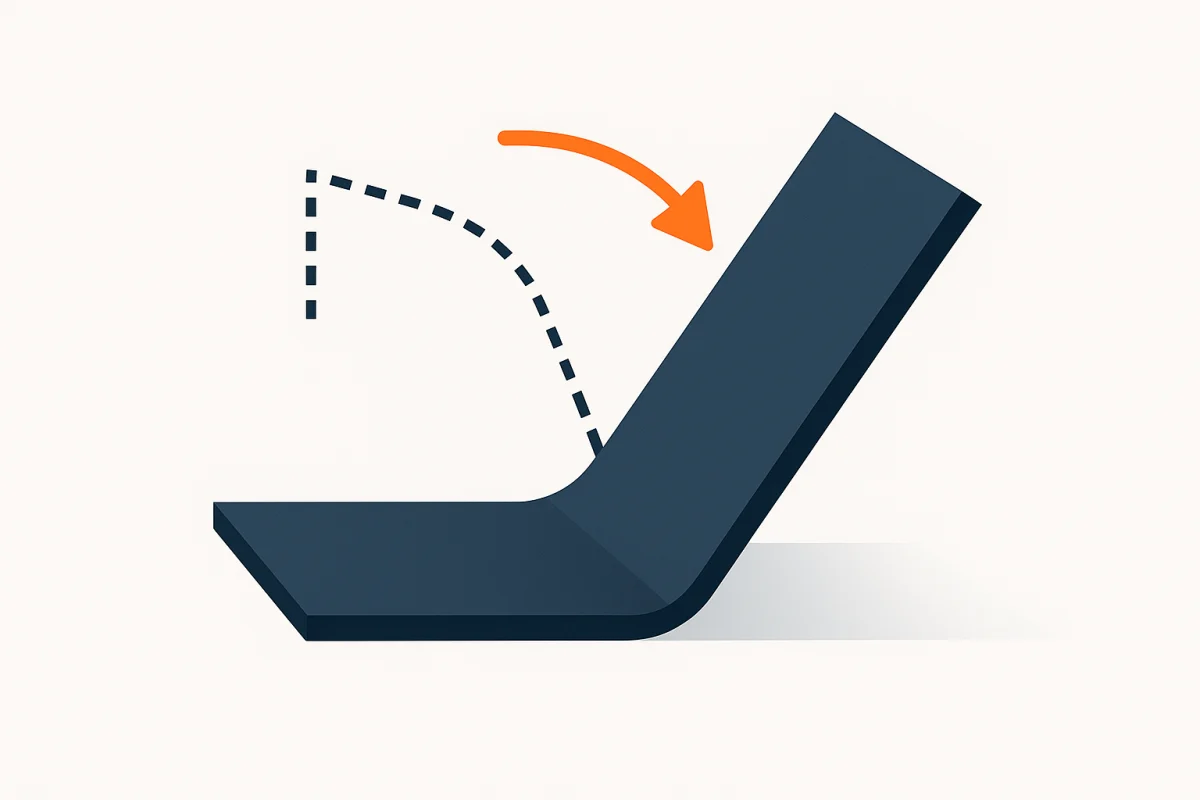

スプリングバックとは、曲げた後に材料が元に戻ろうとして角度が浅くなる現象です。アルミでも調質が硬いほど大きくなり、狙った角度が出しにくくなります。現場では次の方法で補正します。
| 対策 | 内容 |
|---|---|
| オーバーベンド | 戻り分を見込んで深めに曲げ、戻った時に目標角度にする |
| ボトミング／コイニング | 底突き・押し込みで戻りを抑え、角度を安定させる |
| 金型・条件の調整 | 板厚・材質ごとに金型と加工条件を最適化する |
| 試し曲げ | 本生産前にサンプルで戻り量を確認し補正値を決める |
当社では材質・板厚に応じて補正値を作り込み、安定した角度精度を確保しています。曲げを含む製作事例としてパイプ曲げと治具を組み合わせた事例があります。
設計段階で気をつけたいこと
曲げの品質は設計段階の配慮で大きく変わります。次の点を図面で押さえておくと、割れや精度不良を防げます。
- 曲げ線の近くに穴や切り欠きを配置しない（変形・割れの起点になる）
- フランジ（曲げ後の立ち上がり）の長さを最小曲げ高さ以上に確保する
- 複数曲げの順序を考慮し、工具が干渉しない形状にする
板金設計の勘所は設計サポートのページでも紹介しています。設計段階からご相談いただくと、コストと品質の両面で有利になります。
よくあるご質問
アルミはどのくらいの曲げRまで対応できますか？
合金と調質、板厚によって異なります。軟質のO材は小さなRに対応しやすく、硬質材は板厚以上のRを推奨します。形状を確認のうえ最適なRをご提案します。
曲げ割れを完全に防げますか？
材質選定・曲げ方向・R設定を適切にすれば、実用上問題のないレベルまで抑えられます。割れリスクが高い形状は設計段階で代替案をご提案します。
スプリングバックの補正は毎回必要ですか？
材質・板厚ごとに補正値を管理しているため、量産では安定した角度を再現できます。新規形状では試し曲げで補正値を確定します。
