製品概要

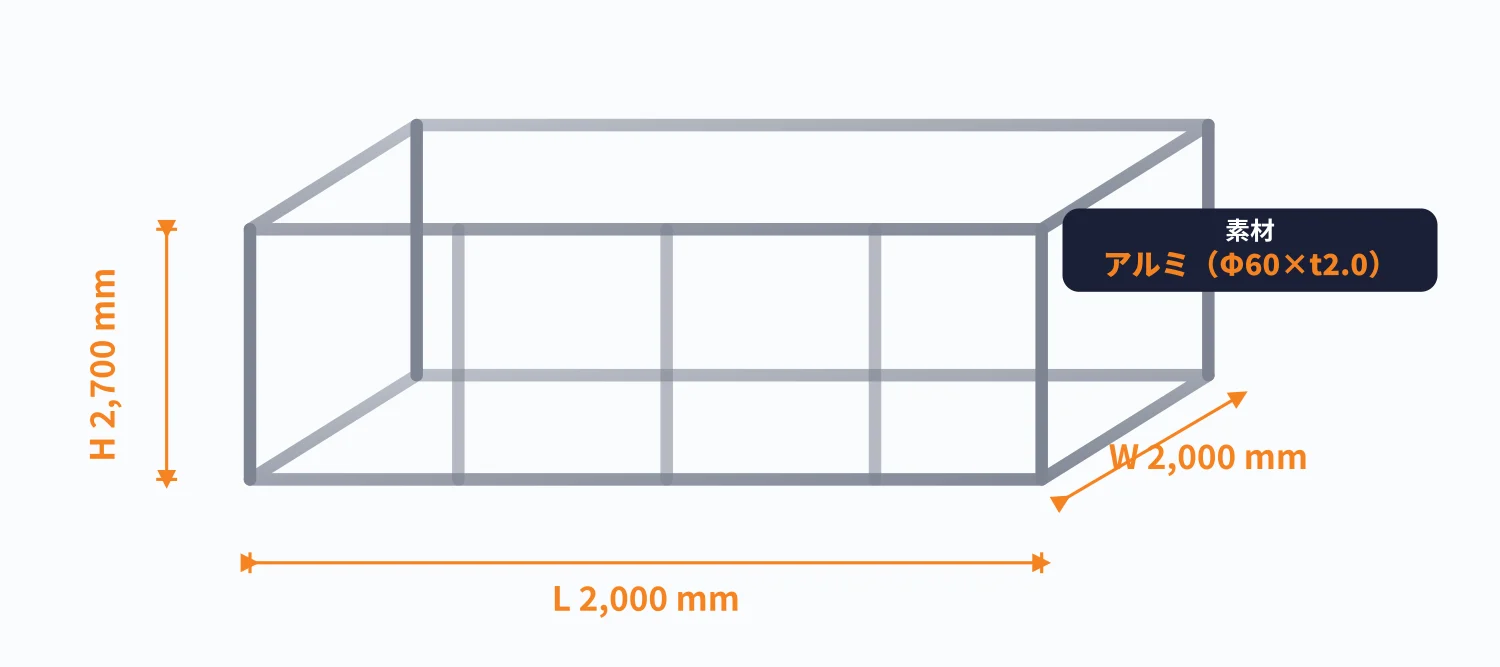

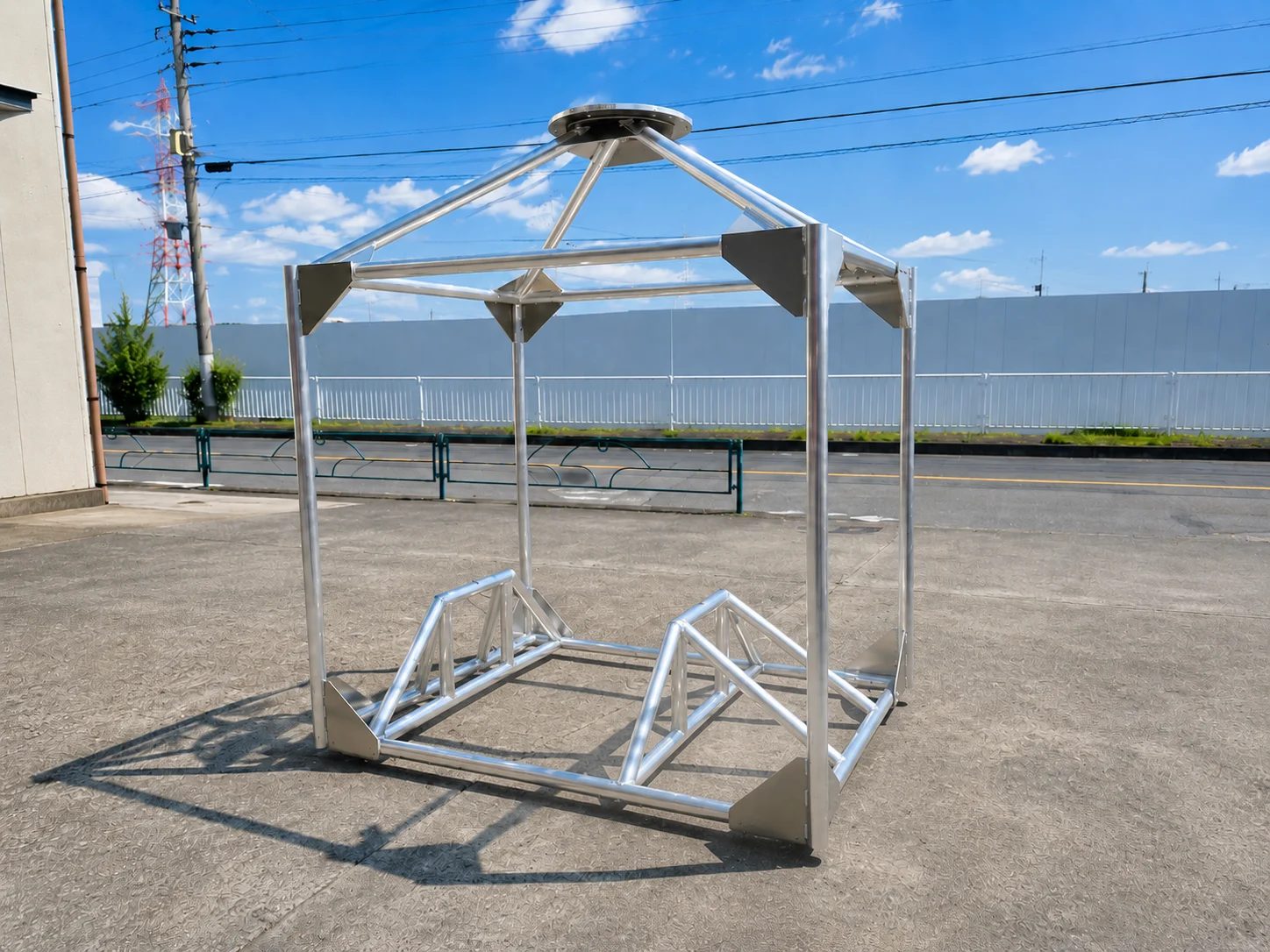

本製品は、屋外展示やサイネージ架台などに用いるアルミ大型フレームです。サイズは2000×2000×2700mm、主材にΦ60×t2.0mmのアルミパイプを採用し、六角形のベース・天頂部・対角ブレースで構成した立体フレームをパイプレーザー切断・パイプベンダー曲げ・プレスブレーキ曲げ・TIG溶接で一体化しました。アルミの軽量性とパイプの高剛性を活かし、大型でも運搬・設置がしやすく、長期屋外設置にも適した構造に仕上げています。当社では板金加工と溶接の一貫対応に加え、アルミ素材の加工・溶接にも豊富な実績があり、設計段階から最適な構造をご提案します。
アルミΦ60パイプによる軽量・高剛性フレーム設計
2.7m級の大型フレームを鉄やステンレスで製作すると重量過多になり、運搬・組立時の負担が大きくなります。本事例ではΦ60×t2.0mmのアルミパイプを主構造材に採用し、六角形の閉断面と対角ブレースで剛性を分散させることで、軽量かつねじれに強い立体フレームを実現しました。アルミ特有の熱伝導性・腐食耐性も活かせるため、屋外設置・季節を問わない常設用途にも対応できます。
アルミの大型フレーム事例としては、大型アルミパイプフレーム製作事例｜Φ42×4.5m級を社内一貫もご参照ください。素材径や全長に応じた構造提案について板金設計から相談できる体制でご対応します。

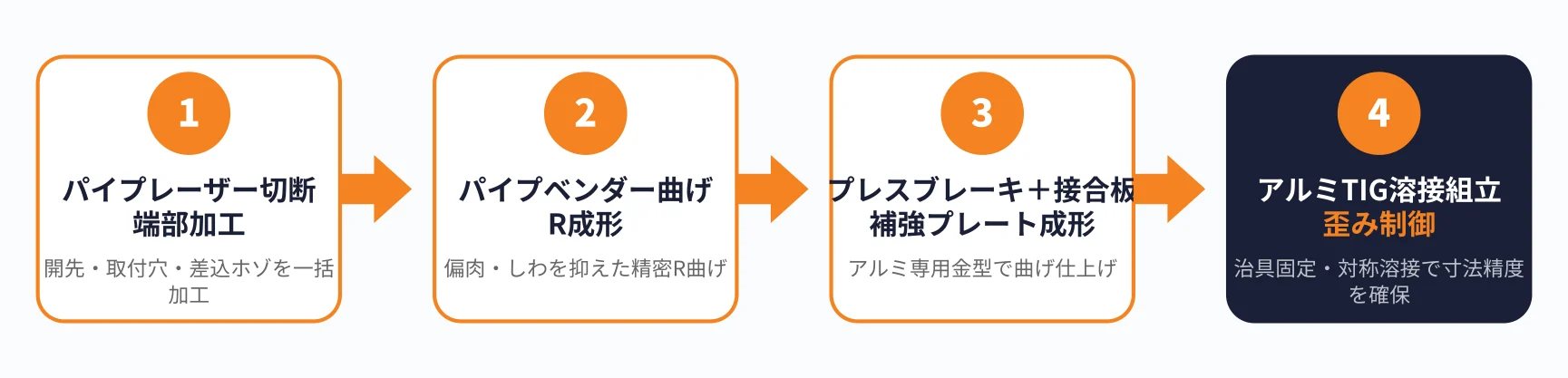

パイプレーザーによる高精度な切断・開先加工
アルミパイプの端部開先・取付穴・差込ホゾの加工はパイプレーザーで一括処理しています。アルミは熱伝導が高く切断時の歪みが出やすい素材ですが、パイプレーザーで全工程をワンチャックで処理することで、後工程の組立時に発生しがちな寸法ズレ・接合部のすき間を最小化できます。手切断と仮組みを繰り返す工程に比べ、量産時の品質も安定しやすいのが大きな利点です。
パイプベンダーによる三次元曲げ加工
対角ブレース・装飾フレーム部のRはパイプベンダーで成形しています。アルミパイプは曲げ時の偏肉やしわが出やすいため、当社では曲げR・板厚・パイプ径ごとに専用治具を運用し、量産時も安定した曲げ品質を確保しています。さらに、設計段階からベンダーで対応可能なR寸法と切断後の取付位置を逆算してご提案することで、組立時に追加工が不要な設計をご提供できます。アルミの板金加工・溶接にもご対応可能です。
プレスブレーキで仕上げる接合プレート・補強リブ
パイプ間の接合プレートや天頂部の補強リブはプレスブレーキ曲げで成形しています。アルミ板金はSUSや鉄に比べ曲げRが大きくなる特性があるため、板厚と内側R寸法を踏まえた展開設計が品質を左右します。当社ではアルミ専用金型を運用し、傷・くもりのない曲げ仕上げを実現。パイプとの溶接接合部も、プレートの板厚と入熱量を一致させることでアルミ溶接特有の歪みを抑えています。
アルミ専用TIG溶接で組み上げる立体フレーム
組立はアルミ専用TIG溶接で行い、六角形ベース→対角ブレース→天頂部の順に治具固定しながら連続溶接しています。アルミ溶接は酸化皮膜と熱伝導の高さから難易度が高く、入熱・電流・トーチ角度の管理が品質を決定しますが、当社ではアルミ溶接の熟練技能者が量産品質で対応可能です。大型構造でも仮組みの段階から歪み量を予測し、溶接順序を組み立てることで、最終寸法精度をミリ単位で確保しています。アルミ球型治具事例のように、複雑な立体形状のアルミTIG溶接にも実績があります。
社内一貫生産で大型アルミフレームの精度と納期を両立
当社は1976年創業、1989年に板金事業部を立ち上げて以来、東京都青梅市の本社工場・第2工場の2拠点でパイプレーザー・パイプベンダー・プレスブレーキ・アルミTIG溶接まで社内一貫体制で対応しています。大型アルミフレームは工程を分散すると寸法ズレや溶接歪みのリスクが高まりますが、当社では設計段階から組立・出荷までを一拠点で管理することで、寸法精度と納期を両立した量産が可能です。
試作1台から量産までフレキシブルに対応しており、多品種少量・試作への対応でご相談ください。所有設備の詳細は設備一覧をご参照ください。
関連する製作事例・対応業界
アルミ・パイプフレーム分野では、これまでに以下のような製作実績があります。
商業施設・サイネージ・展示装置・受付機器・医療機器架台など、軽量化と意匠性を両立したい業界で多数の実績があります。
よくあるご質問
アルミ大型フレームの溶接歪みはどう抑えていますか？
パイプ径や板厚を変更した場合でも対応可能ですか？
アルマイト・塗装などの表面処理はどこまで対応していますか？
試作1台からでも対応してもらえますか？
アルミ大型フレームのご相談はオーディーケーへ
アルミ大型フレームをはじめ、Φ20〜Φ150mm級のアルミパイプを用いたパイプレーザー切断・パイプベンダー曲げ・プレスブレーキ・アルミTIG溶接まで一貫対応します。展示装置・サイネージ架台・医療機器・受付機器など、軽量化と剛性の両立が求められる用途に最適です。図面の有無を問わずご相談を承っておりますので、お問い合わせフォームよりお気軽にお声がけください。
