ステンレスパイプ架台｜1800mm級SUS304を社内一貫製作

製品概要

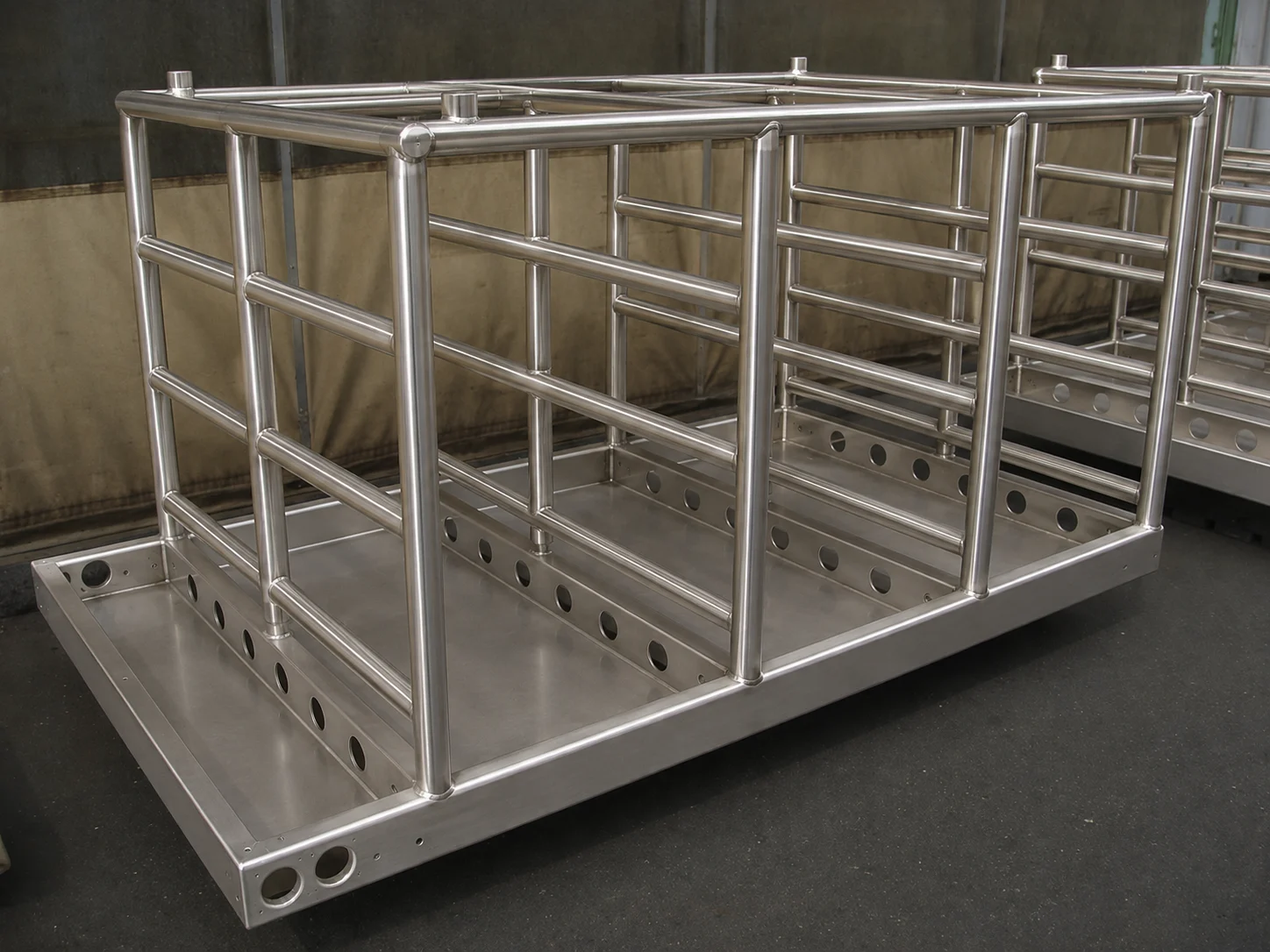

ステンレスパイプ架台（SUS304・1800×1000×950mm）の製作事例です。パイプレーザーとパイプベンダーによるパイプ加工に、レーザー切断やプレスブレーキによる板金加工を複合し、設計から溶接・組立まで社内一貫体制で製作しました。大型の構造物でありながら各パイプの接合部はTIG溶接で外観美にこだわって仕上げ、ベースプレートには軽量化と配線・固定のための加工を施しています。

当社は1989年の板金事業部設立以来、30年以上にわたりステンレスやアルミの板金加工・溶接に取り組んできました。パイプ加工と板金加工の双方の設備を社内に備えているため、本事例のような架台・フレーム構造物を一貫して製作できます。多品種少量・試作への対応も得意としており、1台の試作から量産まで柔軟に承ります。

1800mm級の大型サイズにも対応するステンレスパイプ架台

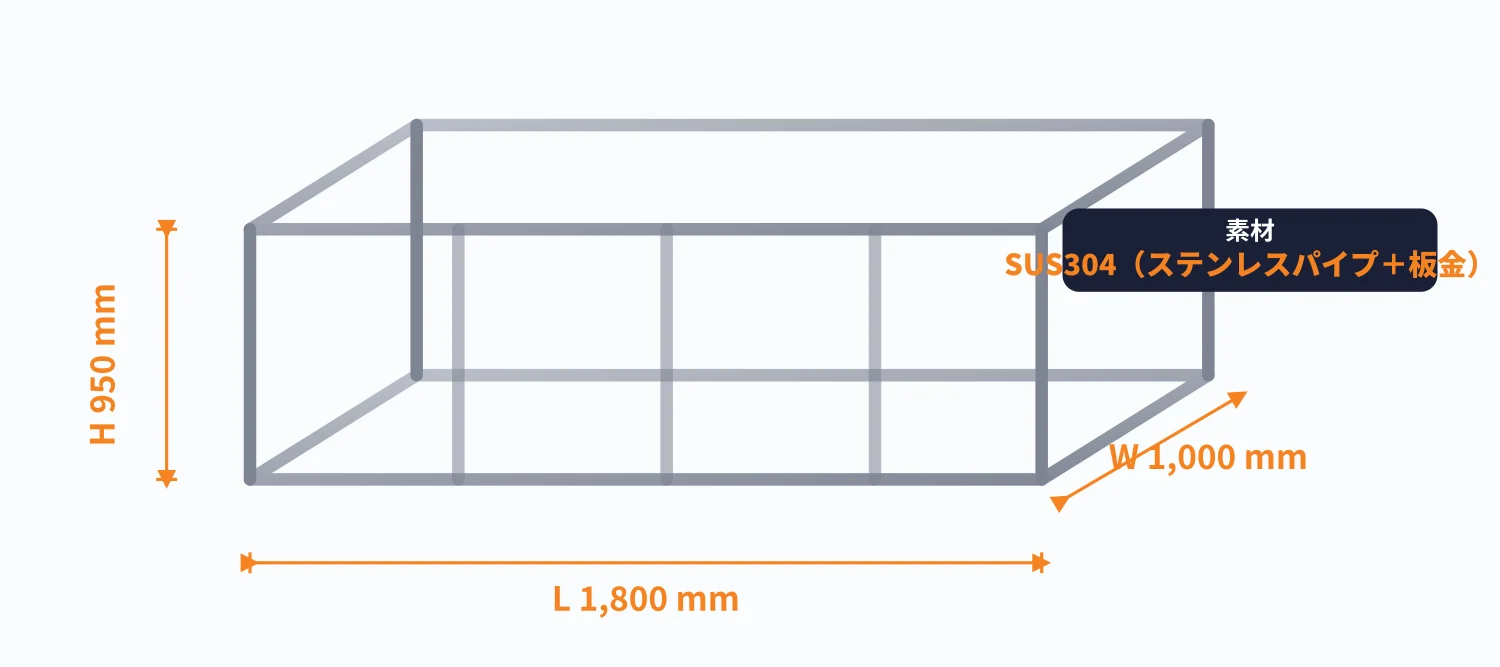

今回のステンレスパイプ架台は、長さ1800×幅1000×高さ950mmと大型の構造物です。SUS304の角パイプを骨格として、剛性と軽量性を両立させる構造で設計しました。SUS304は耐食性に優れ、屋内外を問わず装置や設備の架台として幅広く使われる材質です。

大型の架台は、サイズが大きくなるほど溶接時の熱による歪みが発生しやすくなります。当社では加工性を考慮した板金設計から相談できる体制を整えており、図面の段階から接合方法や溶接順序を検討することで、寸法精度の高い大型ステンレスパイプ架台を実現します。

パイプレーザー・パイプベンダーによるパイプ加工

パイプ骨格の加工には、パイプレーザーとパイプベンダーを使用します。パイプレーザーは、丸パイプ・角パイプに対して切断や穴あけ、接合部の合わせ加工を高精度に行える設備です。従来は手作業で行っていたパイプ端部の留め継ぎや差し込み形状を、パイプレーザーで正確に加工することで、溶接前の仮組み精度が大きく向上します。

曲げが必要な箇所にはパイプベンダーを用い、滑らかなR形状で配管・フレームを成形します。パイプレーザーとパイプベンダーを組み合わせることで、複雑な架台形状でも継ぎ目を最小限に抑え、強度と外観の両面で優れた構造をつくることができます。

板金加工との複合で架台の機能性を高める

ステンレスパイプ架台のベースプレートや取付ブラケットには、レーザー切断とプレスブレーキによる板金加工を複合しています。本事例ではベースプレートに多数の丸穴を加工し、軽量化と配線・部品固定の自由度を高めました。

パイプ加工と板金加工を一つの製品で組み合わせられるのは、両方の設備を社内に備えているからこそです。当社は板金加工と溶接の一貫対応を強みとしており、パイプと板金を別々の業者に分けることなく、複合構造の製品をまとめて製作できます。

外観美にこだわったTIG溶接

パイプ同士、パイプと板金の接合にはTIG溶接を用います。当社ではパイプの溶接において外観美を重要視しており、ビードの美しさと均一性にこだわって仕上げています。ステンレスは溶接の熱で変色（焼け）しやすい材質ですが、溶接条件を最適化し、必要に応じて酸洗いやバフ研磨で仕上げることで、見た目にも美しいステンレスパイプ架台を製作します。

アルミ溶接など他社で断られやすい難易度の高い溶接にも社内一貫で対応しています。アルミの板金加工・溶接もあわせてご相談ください。

設計から組立まで社内一貫生産でコストと納期を最適化

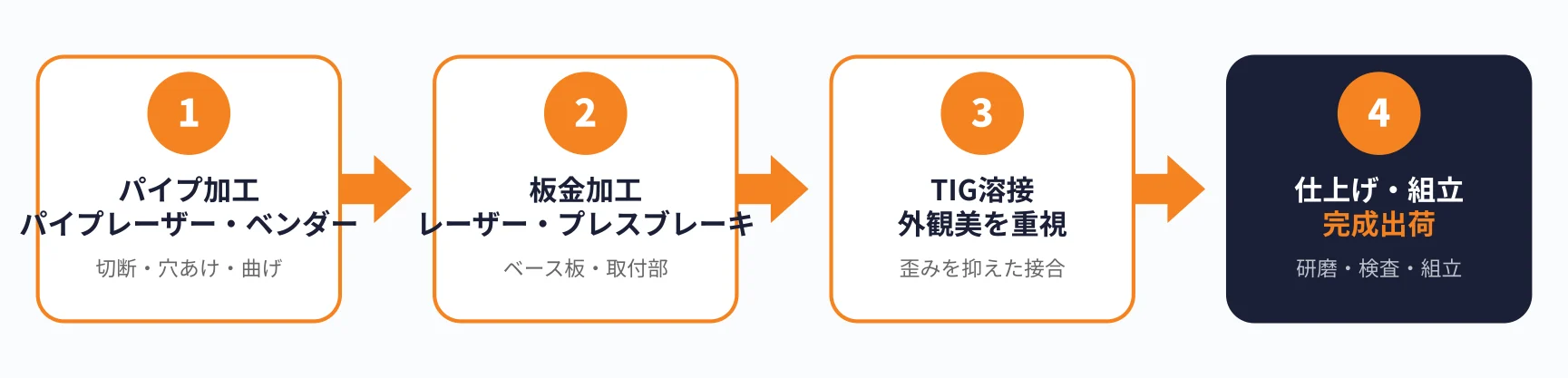

当社のステンレスパイプ架台は、板金設計・パイプ加工・板金加工・TIG溶接・仕上げ・組立までを東京都青梅市の自社工場で一貫して行います。工程ごとに外注へ分散させないため、輸送コストや中間管理の手間を削減でき、トータルのコストと納期を最適化できます。

設計段階から加工性を考慮した提案ができるため、強度を確保しながら材料を無駄なく使うことが可能です。1台からの試作にも、まとまったロットの量産にも対応します。

関連する製作事例

ステンレスパイプ架台と関連する、パイプ加工・大型フレームの製作事例もあわせてご覧ください。

• 大型アルミパイプフレーム製作事例｜Φ42×4.5m級を社内一貫
• SUS304ステンレスフレーム｜八角形×円筒の複合構造を一貫製作
• 医療機器パイプフレーム｜SPCC角パイプを板金＋TIG溶接で製作
• 丸角パイプ変換アダプター｜SUS304をTIG溶接で熟練製作

よくあるご質問

Q. どのくらいの大きさのステンレスパイプ架台まで製作できますか？

本事例は1800×1000×950mmの大型架台ですが、設計と溶接順序を最適化することでさらに大きなサイズにも対応可能です。設置場所や搬入経路に合わせた分割構造のご提案も承ります。

Q. SUS304以外の材質でも製作できますか？

SUS304のほか、SUS304HLやSUS316などのステンレス各種、アルミニウム、SPCC（鋼）にも対応しています。用途や使用環境に合わせて最適な材質をご提案します。

Q. パイプ溶接の外観をきれいに仕上げてもらえますか？

当社はパイプ溶接の外観美を重視しており、TIG溶接によるビードの美しさにこだわって仕上げます。さらに酸洗い・バフ研磨・ヘアライン仕上げなどの表面処理にも対応可能です。

Q. 1台だけの試作でも依頼できますか？

はい、1台からの試作製作に対応しています。試作で形状や強度をご確認いただいたうえで、量産へ移行することも可能です。
